Lưới địa kỹ thuật (geogrid) là một trong những giải pháp cơ bản và hiệu quả để gia cố đất nền trong các công trình giao thông, thuỷ lợi và xây dựng dân dụng, bền bỉ. Bài viết này tập trung phân tích kỹ phân loại lưới địa kỹ thuật dựa trên bốn yếu tố chính: hướng chịu lực, nguyên liệu chế tạo, phương pháp sản xuất và ứng dụng thực tế. Thông tin nhằm giúp kỹ sư, tư vấn thiết kế và nhà thầu hiểu rõ đặc điểm cụ thể từng loại lưới địa kỹ thuật, từ đó lựa chọn sản phẩm phù hợp.
1. Giới thiệu chung về lưới địa kỹ thuật
Lưới địa kỹ thuật (Geogrid) là vật liệu tổng hợp có cấu trúc ô lưới, sản xuất chủ yếu từ polymer như polypropylene (PP), polyethylene (PE/HDPE) hoặc polyester (PET), sợi thủy tinh (Fiberglass). Nhờ khả năng chịu kéo vượt trội, lưới địa được ứng dụng để gia cường nền đường, tường chắn đất, mái dốc, công trình thủy lợi và môi trường, mặt đường bê tông nhựa.
So với các loại vải địa kỹ thuật, lưới địa có ưu thế lớn ở khả năng truyền lực và tương tác ma sát với đất, giúp giảm biến dạng nền, kéo dài tuổi thọ công trình.

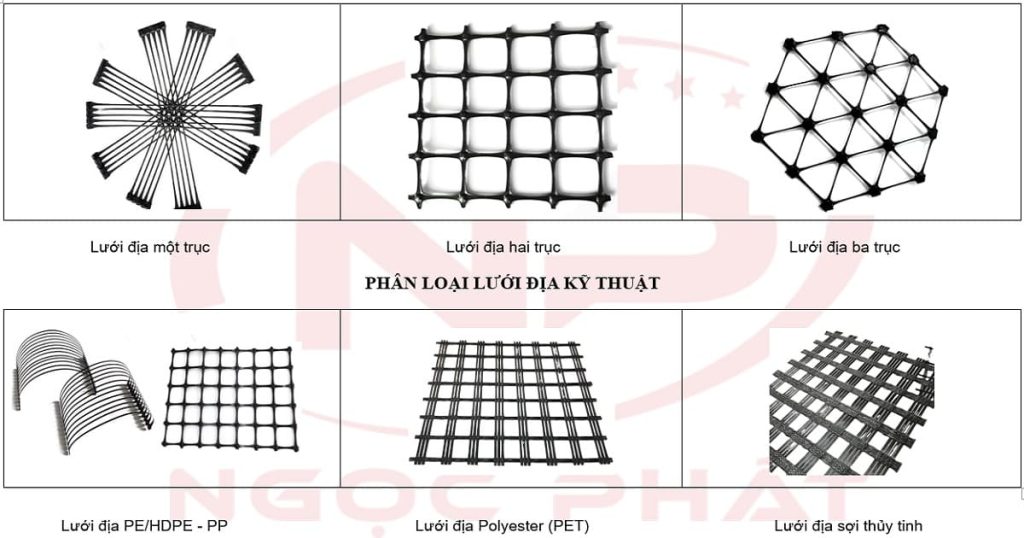

2. Phân loại lưới địa kỹ thuật
Việc phân loại lưới địa kỹ thuật dựa trên:
- Hướng chịu lực chính (một trục, hai trục, ba trục).
- Nguyên liệu chế tạo (PP, PET, PE/HDPE, sợi thủy tinh).
- Phương pháp sản xuất (ép đùn và kéo giãn, dệt, đục lỗ và kéo đa hướng).
- Ứng dụng thực tế (gia cố nền đường, mái dốc, tường chắn, công trình thủy lợi môi trường, mặt đường bê tông nhựa).
Trong đó, phân loại theo hướng chịu lực được sử dụng phổ biến nhất trong thiết kế.
2.1 Phân loại lưới địa kỹ thuật theo hướng chịu lực chính
Hướng chịu lực là tiêu chí thường dùng nhất trong thiết kế vì nó trực tiếp quyết định khả năng truyền lực và ổn định cấu trúc. Dưới đây là phân tích cụ thể về đặc điểm, ứng dụng và ưu điểm của từng loại lưới địa một trục, hai trục, ba trục.

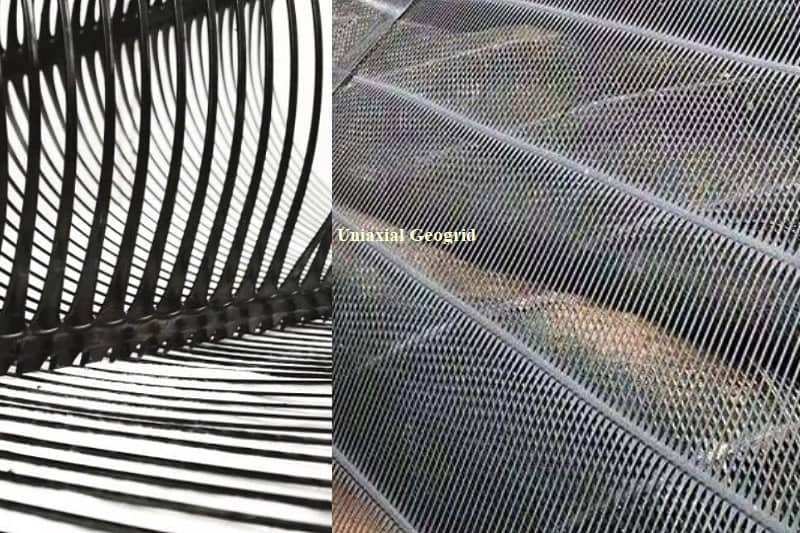

2.1.1 Lưới địa kỹ thuật một trục (Uniaxial geogrid)
Đặc điểm:
- Có cường độ chịu kéo chủ yếu theo một phương (phương dọc sợi).
- Được sản xuất bằng phương pháp ép đùn tấm polymer rồi kéo giãn một chiều đối với vật liệu tấm polymer là nhựa PE/HDPE và phương pháp dệt đối với vật liệu là sợi Polyester (PET).
- Lỗ lưới thường hình chữ nhật hoặc elip dài.
Ứng dụng:
- Gia cố tường chắn đất, tường chắn cơ học có cốt (MSE).
- Ổn định mái dốc, đắp đường trên nền yếu.
- Tăng khả năng chống trượt của đất.
Ưu điểm:
- Chịu tải trọng lớn theo phương thiết kế.
- Tuổi thọ cao trong điều kiện đất khắc nghiệt.

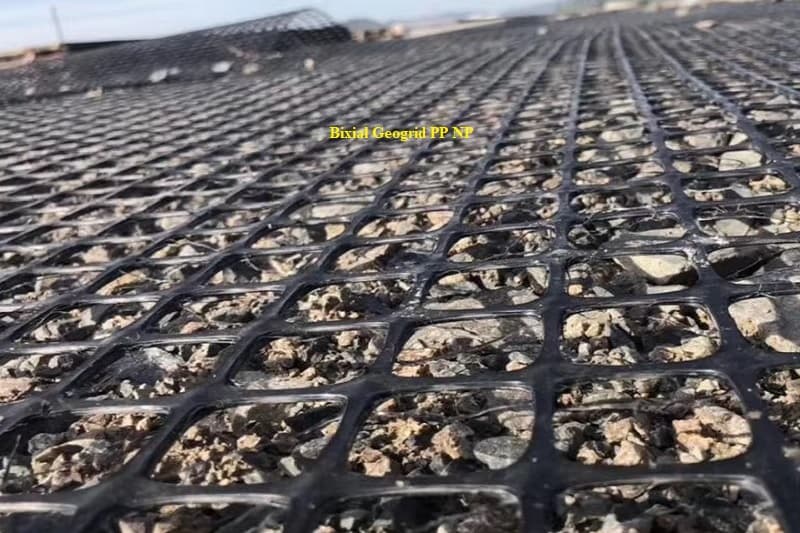

2.1.2 Lưới địa kỹ thuật hai trục (Biaxial geogrid)
Đặc điểm:
- Chịu kéo tốt theo cả hai phương vuông góc (dọc và ngang).
- Cấu trúc ô vuông hoặc gần vuông, đồng đều.
- Sản xuất bằng phương pháp ép đùn và kéo giãn hai chiều đối với vật liệu nhựa PP và phương pháp dệt đối với vật liệu Polyester, sợi thủy tinh .
Ứng dụng:
- Gia cố nền đường ô tô, sân bay, bãi container.
- Ổn định nền móng công trình công nghiệp.
- Phân tán tải trọng, giảm lún cục bộ.
Ưu điểm:
- Phân bổ ứng suất đều, hạn chế biến dạng nền.
- Thi công dễ dàng, tiết kiệm vật liệu rải nền.
2.1.3 Lưới địa kỹ thuật ba trục (Triaxial geogrid)
Đặc điểm:
- Cấu trúc ô tam giác, phân bố lực đều theo nhiều hướng.
- Phát triển mới dựa trên nghiên cứu ứng suất cơ học đất.
- Có khả năng khóa hạt vật liệu tốt hơn lưới địa hai trục biaxial.
- Sản xuất bằng phương pháp đục lỗ tấm polymer và kéo đa hướng với tấm polymer thường là vật liệu nhựa Polypropylene (nhựa PP).
Ứng dụng:
- Nền đường cao tốc, đường sắt tốc độ cao.
- Các công trình chịu tải trọng động lớn (sân bay, bến cảng).
- Gia cường mái dốc phức tạp.
Ưu điểm:
- Cải thiện đáng kể độ cứng nền.
- Giảm chi phí bảo trì công trình.

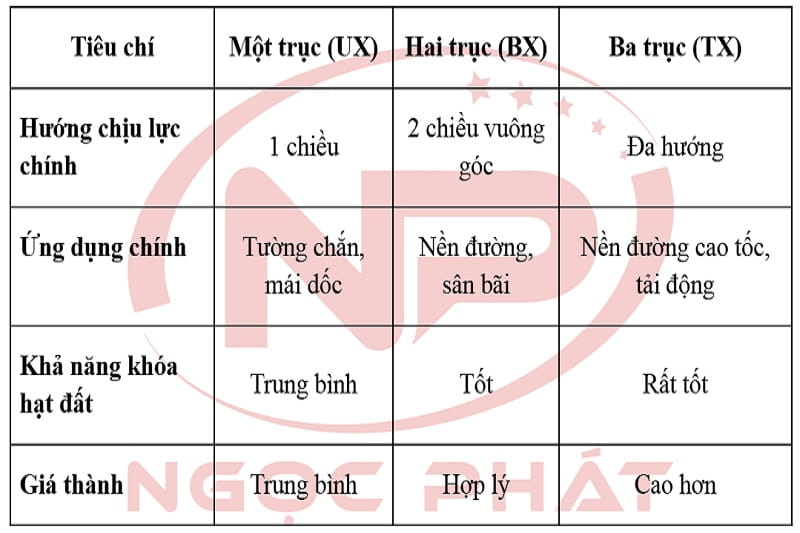

So sánh phân loại lưới địa kỹ thuật theo hướng chịu lực

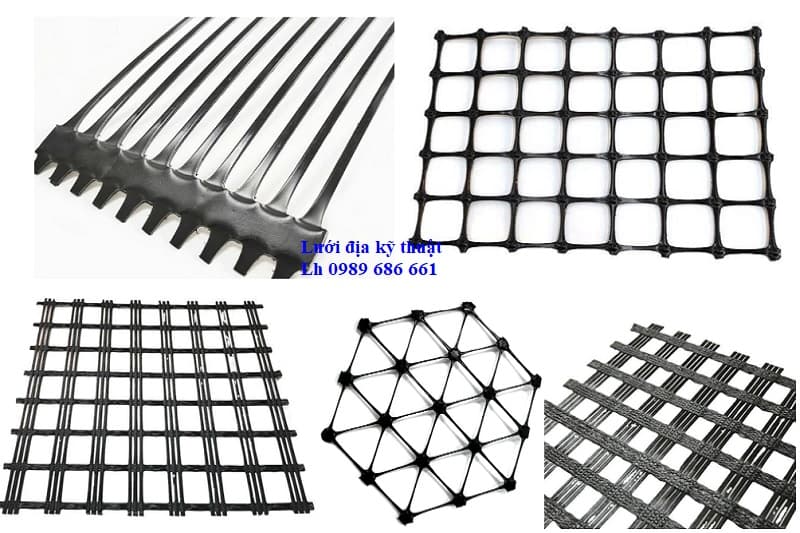

2.2 Phân loại lưới địa theo nguyên liệu chế tạo
Nguyên liệu ảnh hưởng trực tiếp đến tính cơ lý, phản ứng lâu dài và tương thích môi trường của lưới địa. Ngoài hướng chịu lực, lưới địa còn được phân loại theo nguyên vật liệu chế tạo:
2.2.1 Polypropylene (PP) và Polyethylene (PE/HDPE)
- Đặc tính: nhẹ, độ bền kéo cao, kháng hóa chất tốt, chi phí tương đối thấp, tuổi thọ dài.
- Ứng dụng: lưới địa một trục PE/HDPE hoặc hai trục PP hoặc ba trục PE/HDPE cho công trình dân dụng, tường chắn và mái dốc có yêu cầu vừa phải.
- Hạn chế: chịu nhiệt và tia UV kém hơn PET nếu không bổ sung phụ gia; cần kiểm tra chỉ số kháng UV khi dùng lâu ngoài trời.
2.2.2 Polyester (PET)
- Đặc tính: mềm dẻo, độ bền kéo cao, khả năng chống biến dạng dài hạn tốt, ổn định hơn ở nhiệt độ cao.
- Ứng dụng: tường chắn đất có cốt MSE, mái dốc, nền đường, cầu cảng, nơi yêu cầu tuổi thọ dài và biến dạng hạn chế.
- Hạn chế: tùy hệ phụ gia mà khả năng chống hóa chất khác nhau; cần xem chứng chỉ nhà sản xuất.

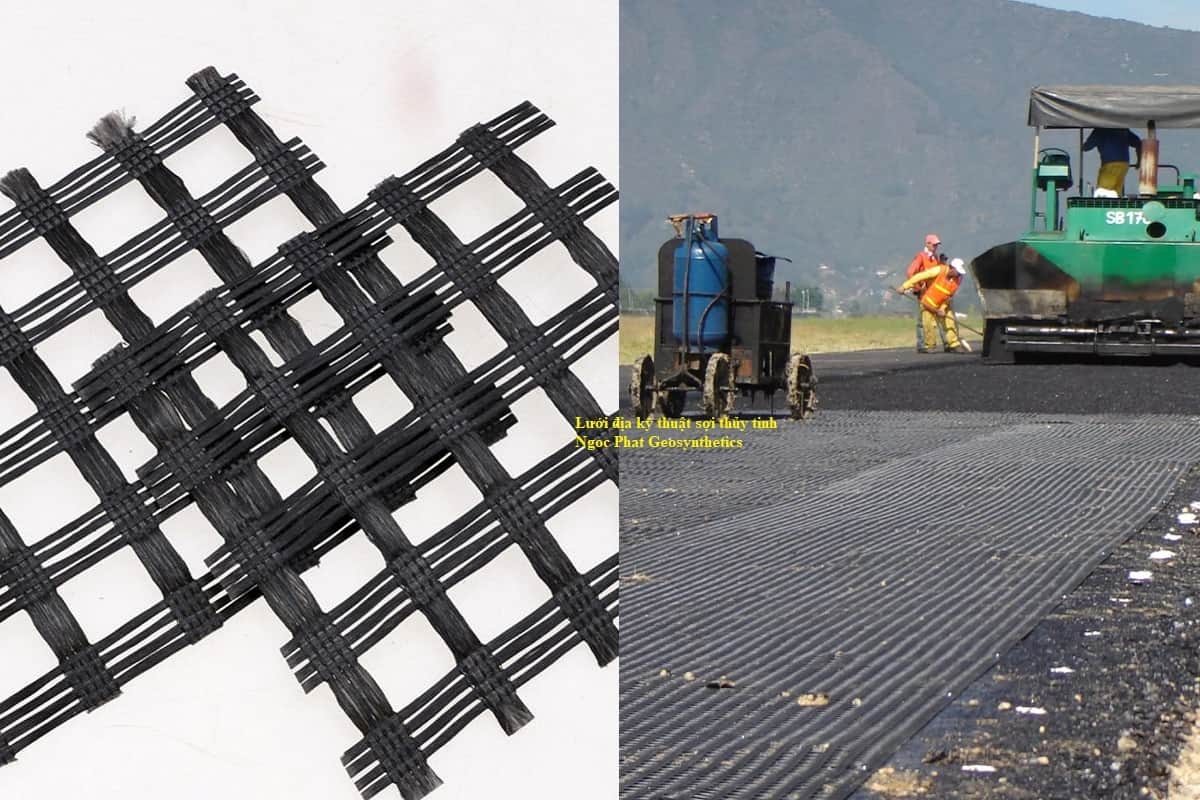

2.2.3 Sợi thủy tinh (Fiberglass)
- Đặc tính: gần như không giãn, kháng nhiệt tốt, rất tốt để gia cố lớp mặt nhựa chống nứt; có lớp phủ nhựa đường bảo vệ bề mặt.
- Ứng dụng: lớp gia cố chống nứt cho bê tông nhựa, mặt đường tái tạo.
- Hạn chế: dễ oxy hóa bề mặt nếu chưa xử lý; chi phí và yêu cầu thi công khác so với polymer.
2.3. Phân loại lưới địa theo phương pháp sản xuất
Quy trình sản xuất quyết định hình dạng ô lưới, tính đồng đều và hiệu năng cơ học thực tế.
2.3.1 Ép đùn và kéo giãn (Extrusion & Stretching)
- Quy trình: đùn tấm polymer rồi kéo giãn một hoặc hai chiều để tạo ô.
- Kết quả: thanh lưới có cấu trúc đồng nhất, cường độ tập trung theo phương kéo giãn.
- Ứng dụng: phổ biến cho lưới địa một trục và lưới địa hai trục sản xuất hàng loạt.
2.3.2 Dệt (Woven/Knitted)
- Quy trình: dệt bằng sợi polymer, cho phép thay đổi kích thước ô và độ mềm dẻo.
- Kết quả: độ linh hoạt cao, đôi khi dùng cho sản phẩm kết hợp vải địa kỹ thuật geotextile + lưới địa kỹ thuật geogrid.
- Ứng dụng: những công trình cần độ bền cao đặc biệt ở đường bê tông nhựa và tường chắn đất có cốt, mái dốc những công trình yêu cầu có độ giãn dài thấp hạn chế biến dạng tốt.
2.3.3 Đục lỗ và kéo đa hướng (Perforation & Multi-directional Stretching)
- Quy trình: đục lỗ tấm rồi kéo giãn theo nhiều hướng, tạo cấu trúc tam giác hoặc đa hướng.
- Kết quả: tạo lưới địa ba trục triaxial với khả năng khóa hạt và phân bố lực tốt.
- Ứng dụng: lưới địa ba trục cho nền đường tốc độ cao hoặc công trình chịu tải động.
2.4. Phân loại lưới địa theo ứng dụng thực tế
Lựa chọn lưới địa đúng cần xuất phát từ điều kiện tải, loại đất và mục tiêu kỹ thuật.
2.4.1 Gia cố nền đường
- Mục tiêu: giảm lún, tăng CBR, phân tán tải.
- Khuyến nghị: lưới địa hai trục biaxial hoặc lưới địa ba trục triaxial, ưu tiên PET hoặc PP đã xử lý UV.
2.4.2 Mái dốc và tường chắn
- Mục tiêu: chống trượt, chịu kéo dọc.
- Khuyến nghị: lưới địa kỹ thuật một trục kết hợp thoát nước bằng bản thoát nước ngang, vải địa kỹ thuật, ống nhựa HDPE .
2.4.3 Công trình thủy lợi và xử lý môi trường
- Mục tiêu: ổn định nền khối rời, hạn chế dịch chuyển đối với các công trình thủy lợi như kè bờ, mái đập, bờ kênh.
- Khuyến nghị: lưới địa hai trục hoặc lưới địa ba trục triaxial có khả năng phân tán ứng suất.

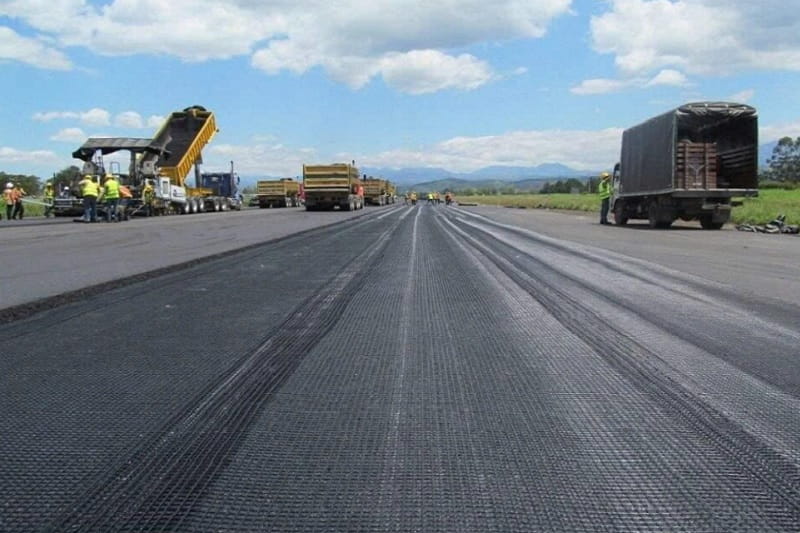

2.4.4 Gia cố lớp mặt đường bê tông nhựa
- Mục tiêu: giảm nứt do nhiệt và tải lặp.
- Khuyến nghị: lưới địa kỹ thuật sợi thủy tinh phủ nhựa đường, đặt chính giữa lớp nhựa khi trải.
Việc lựa chọn đúng loại lưới địa kỹ thuật không chỉ giúp công trình an toàn – bền vững – tiết kiệm chi phí, mà còn góp phần hạn chế rủi ro sụt lún, nứt vỡ công trình.
3. Tiêu chí kỹ thuật khi lựa chọn
Trước khi quyết định phải so sánh các thông số thực nghiệm và tiêu chuẩn:
- Cường độ kéo tại biến dạng quy định (tensile strength).
- Độ giãn dài để đảm bảo ổn định dài hạn.
- Khả năng khóa hạt (interlock), đặc biệt với lưới địa ba trục triaxial.
- Kháng UV, oxy hóa, hóa chất ảnh hưởng tuổi thọ.
- Kích thước ô, chiều cao thanh và khoảng cách mối nối phù hợp với loại đất.
4. Thử nghiệm, tiêu chuẩn và bảo trì
- Áp dụng tiêu chuẩn TCVN, ASTM hoặc EN; kiểm tra sự phù hợp với yêu cầu kỹ thuật của dự án.
- Thử nghiệm các thông số kỹ thuật cơ lý đảm bảo sự phù hợp với yêu cầu kỹ thuật của dự án.
- Khi thi công, tránh tổn hại cơ học; lưu kho, bảo quản và che phủ đúng quy cách để kéo dài tuổi thọ.
5. Kinh nghiệm lựa chọn lưới địa kỹ thuật phù hợp
- Xác định yêu cầu thiết kế: tải trọng, chiều cao, loại đất.
- Chọn loại lưới địa: lưới địa một trục uniaxial cho tường chắn mái dốc, lưới địa hai trục biaxial cho nền đường, lưới địa ba trục triaxial cho công trình chịu tải động, lưới địa sợi thủy tinh cho lớp mặt đường nhựa chống nứt.
- Kiểm tra chứng chỉ chất lượng: theo tiêu chuẩn TCVN, ASTM hoặc ISO.
- So sánh giá thành – hiệu quả: tránh chọn sản phẩm giá rẻ kém chất lượng.
6. Kết luận
Phân loại lưới địa kỹ thuật phải dựa trên sự kết hợp chặt chẽ giữa hướng chịu lực, nguyên liệu, phương pháp sản xuất và ứng dụng thực tế. Lựa chọn phù hợp sẽ giảm chi phí vận hành, tăng tuổi thọ và đảm bảo an toàn cho công trình. Để so sánh chi tiết từng sản phẩm, thông số kỹ thuật và báo giá, bạn có thể tham khảo thêm kiến thức chuyên sâu về lưới địa kỹ thuật trong thư viện kiến thức của chúng tôi.
