Tường chắn đất có cốt – hay còn gọi là tường chắn MSE (Mechanically Stabilized Earth) – là một trong những công nghệ xây dựng hạ tầng hiện đại và được ứng dụng rộng rãi tại nhiều quốc gia phát triển. Vậy tường chắn MSE là gì, vì sao được đánh giá là giải pháp thay thế tối ưu cho tường bê tông truyền thống, và cấu tạo của nó ra sao? Bài viết này sẽ giúp bạn hiểu rõ từ khái niệm, nguyên lý, đến ứng dụng thực tế của loại tường chắn này.
1. Tường chắn MSE là gì?
Tường chắn MSE (Mechanically Stabilized Earth) là loại tường chắn sử dụng đất đắp kết hợp với các lớp vật liệu gia cường như lưới địa kỹ thuật, bao địa kỹ thuật kết hợp bấc thấm ngang thoát nước. Nhờ sự kết hợp này, khối đất đắp trở thành một kết cấu vững chắc, có khả năng chịu lực tốt và ổn định trong thời gian dài.
Khác với tường bê tông cốt thép truyền thống, tường chắn MSE không cần móng sâu, có thể xây dựng nhanh chóng, tiết kiệm chi phí và linh hoạt theo địa hình. Đây chính là lý do giải pháp này ngày càng phổ biến trong các dự án cầu đường, kè sông và khu công nghiệp.

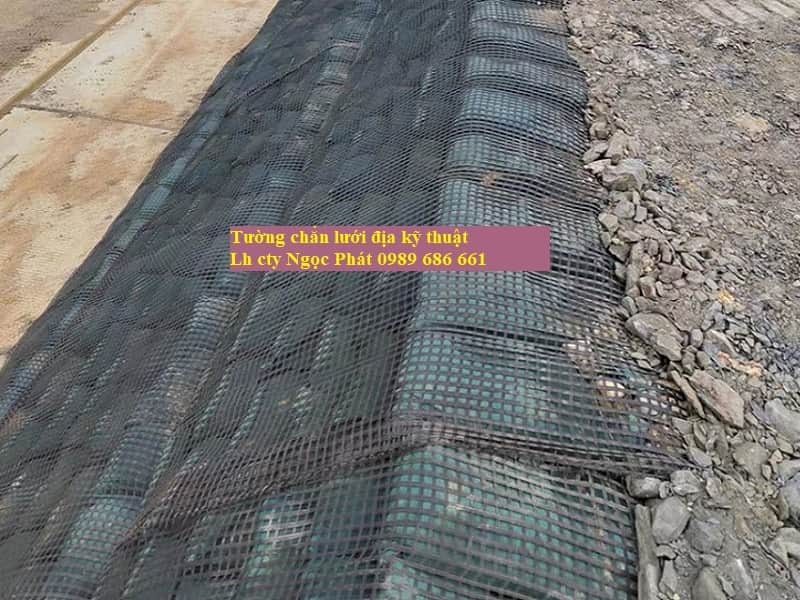

2. Cấu tạo cơ bản của tường chắn MSE
Một tường chắn đất có cốt thường bao gồm các thành phần sau:
- Lớp đất đắp: Được lựa chọn kỹ lưỡng, thường là đất hạt rời hoặc đá dăm để đảm bảo độ chặt và thoát nước.
- Vật liệu gia cường: Sử dụng lưới địa kỹ thuật để gia tăng cường độ chịu kéo, giúp đất không bị trượt.
- Mặt tường chắn: Có thể bao địa kỹ thuật, rọ đá, hoặc tấm panel đúc sẵn kết hợp vải địa kỹ thuật nhằm bảo vệ và giữ ổn định khối đất.
- Hệ thống thoát nước: sử dụng bấc thấm ngang thoát nước để tránh hiện tượng áp lực nước dư thừa phía sau tường gây mất ổn định kết cấu.
3. Nguyên lý hoạt động của tường chắn MSE
Nguyên lý cơ bản của tường chắn MSE là sử dụng ma sát và lực dính kết giữa vật liệu gia cường và đất để tạo ra một khối đất tổng hợp có cường độ cao. Lực kéo từ đất được truyền sang vật liệu gia cường, giúp toàn bộ kết cấu trở nên bền vững và chống lại áp lực ngang.
Nói cách khác, tường chắn MSE biến khối đất vốn rời rạc thành một “khối đất cốt thép” lớn, có khả năng chịu lực như một khối bê tông khổng lồ nhưng linh hoạt và kinh tế hơn.
4. Ưu điểm vượt trội của tường chắn MSE
- Kinh tế: Giảm chi phí xây dựng nhờ hạn chế sử dụng bê tông và thép.
- Thi công nhanh: Không yêu cầu móng sâu, có thể xây theo từng lớp, dễ lắp ghép.
- Linh hoạt: Phù hợp với nhiều loại địa hình, kể cả vùng nền đất yếu.
- Bền vững: Tuổi thọ cao, khả năng chống biến dạng tốt, chịu được động đất và tải trọng nặng.

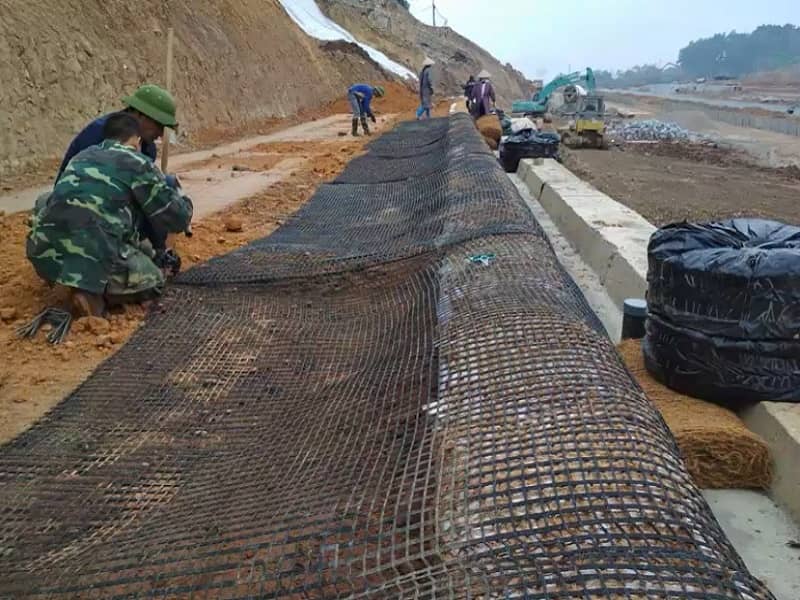

5. Ứng dụng thực tế của tường chắn MSE
Tường chắn MSE hiện được sử dụng rộng rãi tại nhiều công trình hạ tầng lớn nhỏ:
- Công trình giao thông: Làm tường chắn đường cao tốc, đường sắt, hầm chui và cầu vượt.
- Kè sông, kè biển: Giữ đất, bảo vệ bờ kè, hạn chế xói lở.
- Khu công nghiệp, đô thị: Tạo cảnh quan và bảo vệ nền đất, chống sạt lở taluy.
- Công trình quân sự: Xây dựng tường chắn bảo vệ khu vực trọng yếu.
6. Vật liệu phổ biến trong tường chắn MSE
Trong thực tế, có một số loại vật liệu địa kỹ thuật gia cường phổ biến là:
6.1. Lưới địa kỹ thuật
Lưới địa kỹ thuật là vật liệu chịu kéo cực tốt, có thể chịu lực tới hàng trăm kN/m. Khi thi công tường chắn MSE, lưới địa được trải theo lớp, kết hợp với đất đắp để tạo thành khối đất có cốt, giúp chống trượt và chống lún.
👉 Ví dụ điển hình: Lưới địa kỹ thuật 200/50 với cường độ kéo dọc ≥ 200kN/m và ngang ≥ 50kN/m, độ giãn dài ≤ 10%, rất phù hợp để gia cố khối đất có cốt cao.
👉 Tham khảo ngay: Lưới địa kỹ thuật gia cường chất lượng cao

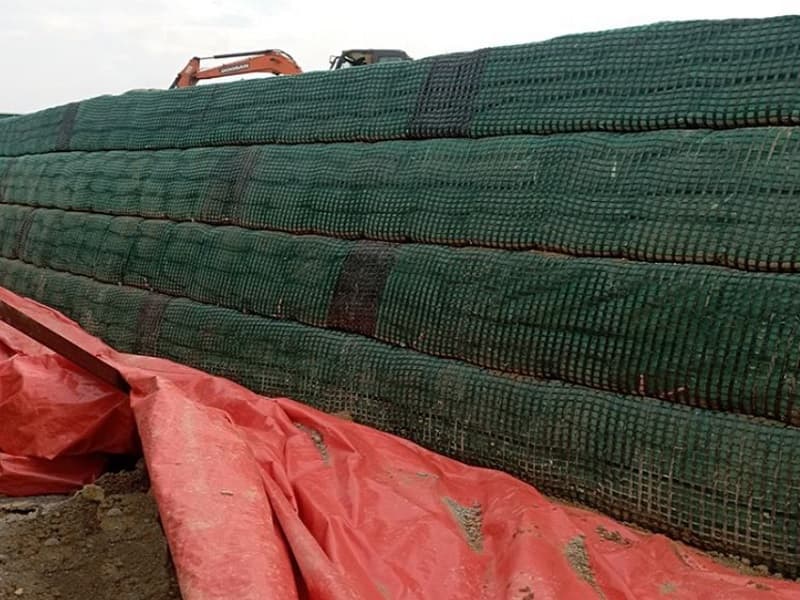

6.2. Bao địa kỹ thuật
Bao địa kỹ thuật được làm từ vải địa dệt hoặc vải địa không dệt, chứa vật liệu đất hoặc cát bên trong, được xếp chồng thành lớp ở mặt ngoài tường chắn.
- Tạo hình dáng bề mặt tường.
- Chống xói mòn.
- Dễ dàng phủ xanh bằng cách trồng cỏ hoặc cây bụi, tạo cảnh quan.
6.3. Bản thoát nước ngang
Trong thi công tường chắn MSE, hệ thống thoát nước ngang cực kỳ quan trọng. Nó giúp dẫn nước ngầm và nước mưa ra khỏi khối đất đắp, tránh hiện tượng áp lực nước dư gây trượt mái hoặc phá hỏng kết cấu.
- Thường dùng các bản thoát nước ngang bề rộng 200mm hoặc ống HDPE, đặt xen kẽ theo chiều cao tường.
6.4. Vải địa kỹ thuật
Vải địa kỹ thuật đóng vai trò như một màng lọc và phân cách. Nó giúp ngăn chặn sự xói mòn đất hạt mịn ra ngoài nhưng vẫn cho nước thoát qua, đồng thời giữ ổn định lớp đất đắp sau bao địa.
7. Quy trình thi công tường chắn MSE chuẩn kỹ thuật
Bước 1: Chuẩn bị nền móng
- Đào hố móng theo thiết kế.
- Lu lèn chặt nền, đảm bảo khả năng chịu tải.
- Trải lớp vải địa kỹ thuật phân cách giữa đất yếu và lớp đắp.
Bước 2: Lắp đặt hàng bao địa đầu tiên
- Bao địa kỹ thuật được đặt ngay hàng móng.
- Đổ vật liệu vào bao và sắp xếp đúng vị trí theo bản vẽ.
Bước 3: Trải lưới địa kỹ thuật
- Lưới được trải phẳng, neo chặt một đầu vào lớp bao địa.
- Phần còn lại kéo dài vào trong khối đất đắp, đảm bảo chiều dài neo ≥ 0,7 – 0,8H (H là chiều cao tường).
Bước 4: Đắp đất và lu lèn
- Đất đắp được rải thành từng lớp dày 20–30cm.
- Lu lèn đạt độ chặt yêu cầu (K ≥ 0.95).
Bước 5: Lắp đặt bản thoát nước ngang
- Cứ mỗi chiều cao 1–1,5m lại đặt một lớp bản thoát nước ngang.
- Đảm bảo hướng thoát ra ngoài tường.
Bước 6: Lặp lại các bước đến khi đạt chiều cao thiết kế
- Các lớp lưới địa, bao địa và đất đắp được thi công xen kẽ.
- Kiểm tra cao độ và độ nghiêng sau mỗi lớp.
Bước 7: Hoàn thiện bề mặt và phủ xanh
- Mặt ngoài bao địa có thể phủ lưới chống xói mòn, trồng cỏ hoặc ốp đá.
- Đảm bảo tính thẩm mỹ và chống xói mòn lâu dài.
8. So sánh tường chắn MSE và tường bê tông truyền thống
Nếu như tường bê tông truyền thống yêu cầu móng sâu, chi phí lớn và khó thi công ở địa hình phức tạp, thì tường chắn MSE khắc phục gần như toàn bộ nhược điểm này. Đặc biệt, tính linh hoạt và khả năng thoát nước tốt giúp MSE trở thành lựa chọn ưu tiên cho các dự án hiện đại.
9. Xu hướng phát triển của tường chắn MSE tại Việt Nam
Tại Việt Nam, tường chắn MSE đang dần thay thế các giải pháp truyền thống trong các dự án cầu đường, đặc biệt ở khu vực miền núi có địa hình phức tạp. Với lợi ích kinh tế, kỹ thuật và tính bền vững, đây sẽ là giải pháp chủ đạo trong xây dựng hạ tầng trong 10–20 năm tới.
10. Kết luận
Qua bài viết, chúng ta đã hiểu rõ tường chắn MSE là gì, cấu tạo, nguyên lý hoạt động và các ưu điểm nổi bật. Đây không chỉ là giải pháp thay thế tường chắn bê tông truyền thống, mà còn là bước tiến quan trọng trong xây dựng hạ tầng hiện đại. Nếu bạn đang tìm kiếm một phương án thi công hiệu quả, tiết kiệm và bền vững, tường chắn MSE chắc chắn là lựa chọn lý tưởng.
